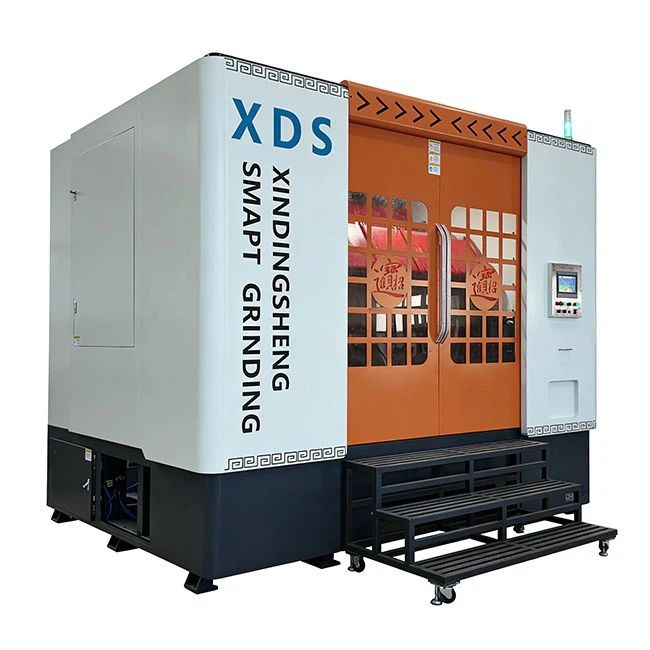

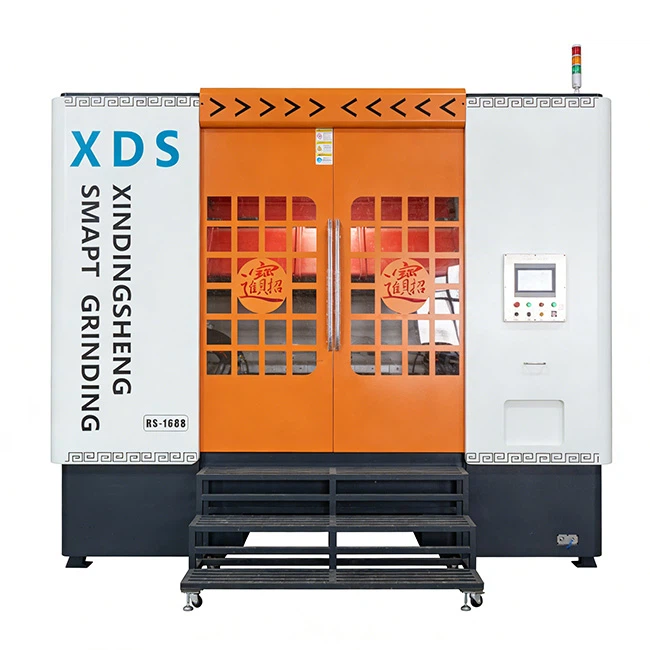

ماشین سنگ زنی ریز آینه بازکن 4 ایستگاهی

شرکت فناوری سنگ زنی هوشمند Dongguan Xindingsheng یکی از تولید کنندگان و تامین کنندگان پیشرو ماشین سنگ زنی ریز آینه بازکن 4 ایستگاهی در چین است که با محصولات با کیفیت و قیمت خوب مشخص می شود. لطفاً از ماشین سنگ زنی ریز آینه ای 4 ایستگاهه سفارشی شده به صورت عمده از کارخانه ما مطمئن باشید. برای نقل قول، هم اکنون با ما تماس بگیرید.

این دستگاه تکمیل{0}گریز از مرکز بارگیری/تخلیه کامل خودکار که برای خطوط تولید خودکار طراحی شده است، از مدل 1366A ارتقا یافته است. این سیستم یک سیستم تغذیه خودکار، سیستم تخلیه خودکار و سیستم انتقال مواد را ادغام می‌کند و جریان‌های کاری کاملاً خودکار از جمله تغذیه خودکار، آسیاب کردن، تخلیه و انتقال-بدون نیاز به مداخله دستی را ایجاد می‌کند، به طور قابل توجهی هزینه‌های نیروی کار را کاهش می‌دهد و راندمان تولید را افزایش می‌دهد.
مجهز به موتور 40 کیلووات با قدرت بالا، محدوده تنظیم سرعت 0-100R·P·M برای کارکرد مداوم 24/7
چهار بشکه سنگین-با ظرفیت کلی 1800 لیتر، ایده آل برای سنگ زنی خودکار با حجم بالا
سیستم کنترل خودکار صنعتی-گرید PLC: پارامترهای از پیش تنظیم شده عبارتند از سرعت آسیاب، زمان آسیاب، زمان خنک‌سازی و زمان تغذیه/تخلیه. سازگار با سیستم‌های MES کارگاهی برای نظارت و مدیریت{2} زمان واقعی داده‌های تولید
تغذیه خودکار دقیق: فیدر ارتعاشی + لوله تغذیه دقیق، تحویل دقیق قطعه کار به بشکه را تضمین می کند.
تخلیه خودکار کارآمد: کج شدن هیدرولیک + فشار پنوماتیک برای تخلیه سریع و بدون باقی مانده-
انتقال بدون درز مواد: نوار نقاله به تجهیزات جداسازی بعدی برای ادغام فرآیند خودکار متصل می شود.
حفاظت ایمنی چندگانه: خاموش شدن خودکار و زنگ هشدار برای تغذیه بیش از حد، انسداد تخلیه، سطح پایین سیال سنگ زنی و غیره، تضمین تولید خودکار پایدار و ایمن

(1) ساختار کلی
با اتخاذ طراحی خودکار صنعتی-، دستگاه شامل موارد زیر است:

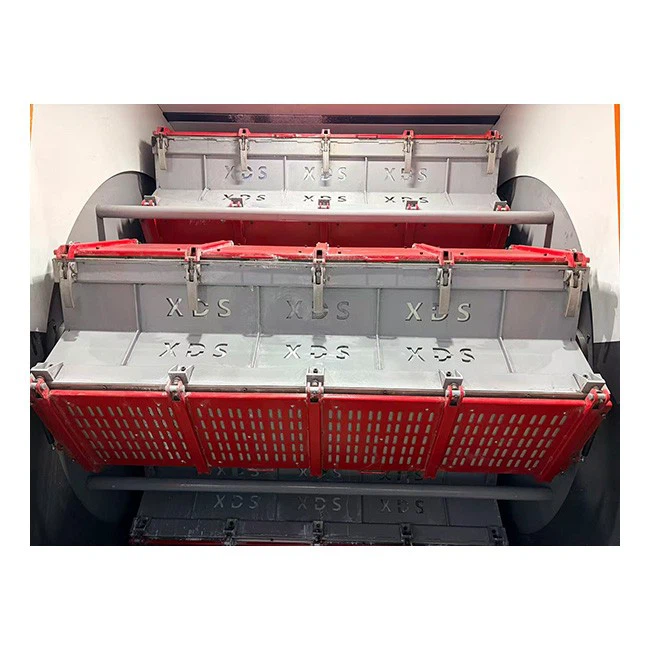

• ساختار اصلی: روکش ورق فولادی ضخیم، پایه‌های جوشی فوق‌العاده سنگین، و مجموعه صفحه گردان بشکه‌ای سنگین{{1} (همانند 1366A) برای تحمل بار قوی-و عملکرد 24 ساعته
• سیستم تغذیه خودکار: فیدر ارتعاشی، لوله تغذیه دقیق و سنسور تغذیه (با تشخیص حجم مواد از تغذیه بیش از حد جلوگیری می کند)
• سیستم تخلیه خودکار: مکانیزم کج شدن هیدرولیک، دستگاه فشار پنوماتیک و سنسور تخلیه (تضمین تخلیه کامل و جلوگیری از انسداد)
• سیستم انتقال مواد: نوار نقاله + فیلتر طبقه بندی برای جداسازی اولیه و انتقال به تجهیزات پایین دست
• کابینت الکتریکی PLC صنعتی:-در کنترلر PLC، صفحه لمسی و مبدل فرکانس برای ذخیره چندین مجموعه از پارامترهای فرآیند تعبیه شده است.

(2) اصل کار
بر اساس فناوری آسیاب هسته 1366A: موتور صفحه گردان اصلی را برای چرخش با سرعت بالا-به حرکت در می آورد، در حالی که بشکه ها در جهت مخالف می چرخند تا نیروی گریز از مرکز قوی دوگانه برای سنگ زنی کارآمد ایجاد کنند. پیشرفته با اتوماسیون:
1. از قبل{1}}پارامترهای فرآیند را از طریق کنترلر PLC تنظیم کنید
2. سیستم تغذیه خودکار قطعات کار را به طور دقیق به بشکه ها تحویل می دهد
3. سنگ زنی خودکار بر اساس پارامترهای از پیش تعیین شده
4. خاموش شدن و خنک شدن خودکار پس از اتمام سنگ زنی
5. تخلیه خودکار قطعات کار و ساینده
6. سیستم انتقال مواد به تجهیزات بعدی منتقل می شود
7. گردش کار کاملاً خودکار با مداخله دستی صفر

• پیکربندی: کنترلر PLC صنعتی + 10-صفحه لمسی اینچی + مبدل فرکانس بالا{2}}
• عملکردهای صفحه لمسی: نمایش{0}زمان واقعی پارامترهای عملکرد، وضعیت تغذیه/تخلیه، زمان سنگ زنی و هشدارهای خطا. تمام پارامترهای فرآیند (حجم تغذیه، سرعت آسیاب، تنظیمات زمان و غیره) از پیش تنظیم می شوند
• ذخیره سازی پارامترهای فرآیند چندگانه: فراخوانی با یک کلیک- برای قطعات کار مختلف
• سازگاری سیستم MES: بارگذاری، نظارت و مدیریت داده‌های تولید در زمان واقعی برای زمان‌بندی کارگاه و تجزیه و تحلیل داده‌ها-
• حفاظت های ایمنی جامع: خاموش شدن خودکار و زنگ هشدار برای تغذیه بیش از حد، انسداد تخلیه، سطح پایین سیال سنگ زنی، اضافه بار موتور و لرزش بیش از حد. علت های خطا برای عیب یابی سریع روی صفحه لمسی نمایش داده می شود
• طراحی صنعتی-مقاوم در برابر گرد و غبار و ضد آب درجه IP54 با-سیستم اتلاف حرارت بالا، تضمین عملکرد الکتریکی پایدار در طول کارکرد 24 ساعته

(1) الزامات نصب
1. نصب شده توسط تکنسین های حرفه ای تجهیزات خودکار بر روی کف های بتن آرمه با ظرفیت باربری بیشتر از یا مساوی 7000 کیلوگرم/㎡. از پایه‌های چدنی-ضد ضربه سنگین استفاده کنید و دستگاه را با تراز تراز کنید
2. تست سیم پیچ موتور و مقاومت عایق با مگاهم متر 500 ولت (حداقل مقاومت: 0.6MΩ)
3. منبع تغذیه: برق صنعتی 380 ولت سه فاز- با کابین کنترل توان بالا{{3} مستقل و اتصال به زمین (مقاومت زمین کمتر یا مساوی 4Ω). منبع هوای فشرده: 0.6-0.8MPa برای دستگاه های پنوماتیک
4. اتصال و کالیبره کردن سیستم های تغذیه، تخلیه و انتقال برای عملکرد روان
5. قبل از استفاده رسمی، برای تأیید هماهنگی سیستم، دقت صفحه لمسی، و عملکردهای حفاظتی ایمنی بدون{1}}آزمایش خودکار انجام دهید.

(2) تنظیمات نصب را ارسال کنید
1. تسمه موتور و زنجیر کج را هر 200 ساعت کار بازرسی و تنظیم کنید
2. بهینه سازی منظم فرکانس فیدر ارتعاشی، سرعت تغذیه و فشار پنوماتیک برای تغذیه دقیق و تخلیه کامل
3. تنش تسمه نقاله را تنظیم کنید و فیلترهای طبقه بندی را تمیز کنید تا از لغزش و انسداد جلوگیری کنید

(1) رویه های عملیاتی

برق و هوای فشرده را روشن کنید. قفل صفحه لمسی را باز کنید، پارامترهای از پیش تعیین شده را انتخاب کنید یا مقادیر فرآیند را به صورت دستی تنظیم کنید

شروع سیستم تغذیه خودکار؛ بشکه ها پس از اتمام تغذیه به طور خودکار بسته می شوند

سنگ زنی خودکار بر اساس پارامترهای از پیش تعیین شده → خاموش شدن خودکار برای خنک کردن → تخلیه خودکار

سیستم انتقال مواد، قطعات کار/ساینده ها را به تجهیزات پایین دستی منتقل می کند. بازنشانی دستگاه برای چرخه بعدی (پشتیبانی از عملکرد مداوم 24/7)

(2) تعمیر و نگهداری روزانه

بلبرینگ ها، سیستم های هیدرولیک و پنوماتیک را بعد از 300 ساعت کارکرد روغن کاری کنید

بشکه ها، سیستم های تغذیه/تخلیه، و اجزای انتقال را روزانه تمیز کنید تا از تجمع باقیمانده جلوگیری شود. نشتی هوا/روغن را بررسی کنید

کنترلر PLC، صفحه لمسی و مبدل فرکانس را به صورت هفتگی تمیز کنید. سنسورها را برای دقت کالیبره کنید

انجام بازرسی اپراتور هر 4 ساعت در طول عملیات 24 ساعته (بررسی وضعیت عملکرد، هماهنگی سیستم و دمای الکتریکی)

سیستم خودکار را به طور دوره‌ای کالیبره کنید تا دقت تغذیه / تخلیه / سنگ زنی حفظ شود

ایده آل برای خطوط تولید خودکار در خودروسازی، ماشین آلات ساختمانی و صنایع تولید الکترونیک. مناسب برای پردازش انبوه، استاندارد (خراب زدایی، پخ زدن، و پرداخت) قطعات فلزی. گردش کار کاملاً خودکار، مداخله دستی را حذف می‌کند، هزینه‌های نیروی کار را کاهش می‌دهد و راندمان تولید را بهبود می‌بخشد-برای تولید خودکار مقیاس صنعتی{3}}مناسب است.
